光纖的分類及應用
- 作者：管理員
- 發布時間：2018-10-11 15:32:19
- 瀏覽：109 次
現在稍大型監控系統布線普遍采用光纖傳輸，因?yàn)楣饫w不僅僅傳輸遠，信號衰減小，而且抗干擾能力突出。因而，越來越多的工程商在監控系統工程中使用光纖。
光纖的全名叫做光導纖維，由純石英以特別的工藝?yán)z成比頭發還細中間有幾介質的玻璃管。它的質地脆易斷，因此需要外加一層保護層。
監控弱電系統中光纖的分類
光纖根據使用場合的不同，分為室內光纖，室外光纖，分支光纖，配線光纖。
按敷設方式分：自承重架空光纖、管道光纖、鎧裝地埋光纖和海底光纖。
按光纖結構分：束管式光纖、層絞式光纖、骨架式光纖、緊抱式光纖、帶式光纖，非金屬光纖和可分支光纖。
按用途分：長途通訊用光纖，短途室外光纖，混合光纖和建筑物內用光纖；

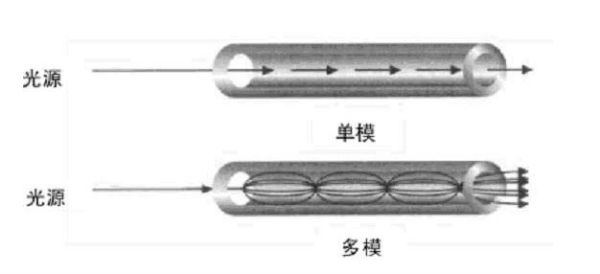

光纖根據傳輸方式可分為單模和多模，監控一般使用單模光纖。
單模光纖：只傳輸一種模式光信號的光纖，常規有G.652，G.653，G.654，G.655等傳輸?shù)燃?jí)分類，單模光纖傳輸百兆信號距離可達幾十公里。單模光纖，只傳輸主模，也就是說光線只沿光纖的內芯進行傳輸，由于完全避免了模式射散使得單模光纖的傳輸頻帶很寬，因而適用于大容量，長距離的光纖通訊，單模光纖使用的光波長1310nm或1550nm。
多模光纖：能傳輸多種模式光信號的光纖，為G.651等級，根據光模式分為OM1，OM2，OM3，多模光纖傳輸百兆信號最遠傳輸距離2公里。多模光纖，在一定的工作波長下，有多個模式在光纖中傳輸，這種光纖稱之為多模光纖，由于色散或像差，因此這種光纖傳輸性能較差頻帶比較窄，傳輸容量比較小，距離也比較短。
監控弱電系統中光纖敷設方式和要求
常規室外光纖都是以松套管作為纖芯的容器為最常見光纖纖芯敷設方式；室內光纖常見為緊套式敷設；大芯數光纖的纖芯也有以帶狀方式進行組合敷設光纖纖芯。
光纖的敷設要求：光纖的彎曲半徑應至少為光纖外徑的15倍，在施工過程中應至少于為20倍；布放光纖時，光纖盤轉動應與布放速度同步，光纖索引的速度一般每分鐘15米；布放光纖時，光纖出盤處要保持松弛的弧度，并保留緩沖的余量，又不宜過多，避免光纖出現背扣；光纖在兩端預留長度為5-10米；敷設光纖時應做好標簽，并填好放線記錄；所有光纖不應外露。

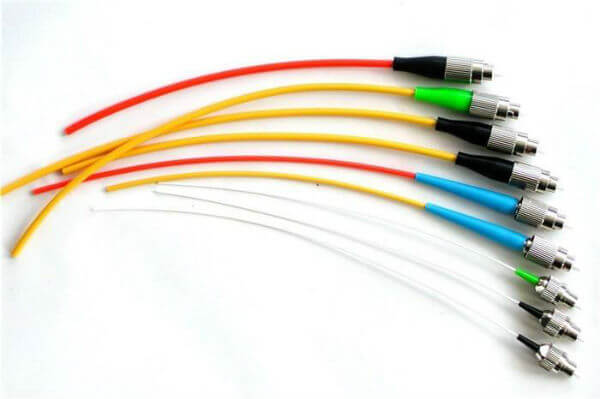

監控弱電系統中光纖纖芯如何選擇
纖芯數量是每條光纖中所含的玻璃纖維的數量。下面小編給大家介紹一些確定光纖芯數的方法。
首先清楚知道該層布線點的數量，算出交換機的臺數，交換機之間連接是堆疊還是不堆疊。如果堆疊，核心交換機為雙機熱備冗余的話，6芯就夠用了(2臺核心各用2芯，2芯冗余)。如果不堆疊一臺交換機要4芯，交換機數量乘以4加上4芯的冗余，就可以了。(注：冗余：只要比用的多，多出的就叫冗余主備：一個用的，另外一個完全一樣的做備用；熱備份：同時都在工作狀態中；冷備份：備份設備處于待機狀態。)
經驗做法：每個樓層配線間(水平配線機柜)，設一根光纖，一般為六芯：兩芯使用、兩芯備用、兩芯冗余；也有使用八芯光纖的。規范的最小配置每48個點2芯。當然48個點可選4芯，因?yàn)?芯為光纖的最小單位，多留2芯做為備分比較恰當。
以上是光纖芯數的確定方法介紹，大家可以了解一下。備份可因人而宜選，所以出來的光纖芯數差別較多，按規范選只是保證一個最小選型再加一個備份芯數就可以了。
光纖選用時注意點
光纖的選用除了根據光纖芯數和光纖種類，還要根據光纖的使用來選擇光纖的外護套，在選用時要注意以下幾點：
1.戶外用光纖直埋時，宜選鎧裝光纖，架空時，可選用兩根或多根加強筋的黑色塑料外護套的光纖。
2.建筑物內用的光纖在選用時應該注意其阻燃，毒和煙的特性，一般在管道中和強制通風處，可選用阻燃和有煙的類型，暴露的環境中應選用阻燃、無煙和無毒的類型。
3.樓內垂直布線時，可選用層絞式光纖；水平布線式，可選用分支光纖。
4.傳輸距離在2km以內的可選用多模光纖；超過2km可選用中繼或單模光纖。
